I. 정의와 분류
1정의
The high-pressure pipeline CO₂ fire extinguishing system is a gas fire extinguishing system that uses high-pressure stored carbon dioxide as the fire extinguishing medium and discharges fire extinguishing agents to the protected area or protected objects through a fixed pipeline network이산화탄소는 고압 철강 실린더 (15MPa의 저장 압력) 에 액체 형태로 저장된다는 것이 핵심 특징입니다.그리고 방화제는 가스를 (산화질소) 가동함으로써 파이프라인 네트워크를 통해 빠르게 방출됩니다., 효율적인 소각을 달성합니다.
2분류
신청서별로:
전체 홍수 시스템: 전체 폐쇄 공간에 스프레이하고 데이터 센터와 아카이브와 같은 무인 또는 인구가 희박한 장소에 적합합니다.
지역 응용 시스템: 특정 물체를 보호하기위한 직접 스프레이 (기계 장비, 문화 유물 등), 스프레이 페인팅 워크샵 및 박물관과 같은 시나리오에 적합합니다.
모바일 시스템: 휴대용 설계, 일시적 또는 소규모 화재 보호 (충전 스파일, 통합 캐비닛 등) 에 적합합니다.
설치 구조별로
단위 독립 시스템: 독립 또는 고위험 보호 구역에 적합한 단일 보호 구역을 보호하는 저장 장치의 집합.
복합 분배 시스템: 공유 저장 장치는 여러 보호 구역을 보호하고 선택 밸브를 통해 전환함으로써 비용을 줄입니다.
보호 대상별로:
전체 홍수: 폐쇄 공간의 전체 보호, 설계 농도 ≥34%
지역 적용: 보호 대상을 직접 분비하고 분비 시간은 ≥0.5분입니다.
II. 작동 원리와 부품 구성
1작동 원리
화재 감지: 보호 구역 내 의 연기와 온도 감지 장치 는 화재 경보 신호 를 발산 한다.
신호 처리: 제어 장치가 화재가 발생했다고 확인 한 후, 사람들이 대피하도록 상기시키기 위해 지연 프로그램 (20 ~ 30 초) 을 시작합니다.
드라이브 가스 방출: 지연이 끝나면 드라이브 가스 (질소) 실린더 그룹은 고압 가스를 방출합니다.
소화물질 방출: 질소는 액체 탄소 이산화물을 밀고 파이프라인 네트워크를 통해 보호 구역으로 고속으로 방출합니다.화재 소멸은 산소 농도를 (약 12%) 감소시키고 열을 흡수함으로써 달성됩니다..
2핵심 부품

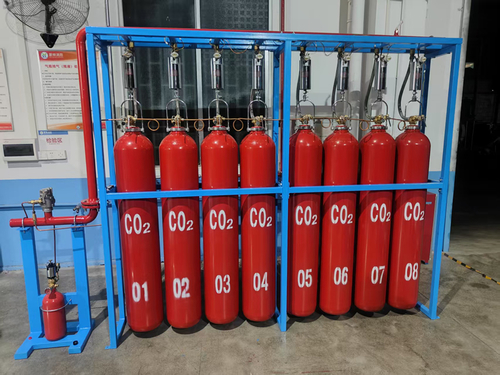

소방약의 보관
고압 강철 실린더: 316L 스테인리스 스틸로 만든 15MPa의 압력에서 액체 이산화탄소를 저장합니다.
컨테이너 밸브: 소방약의 방출을 제어하고 압력 완화 장치 (운동 압력: 19MPa±0.95MPa) 를 장착한다.
누출 감지 장치: 시스템 무결성을 보장하기 위해 저장 압력을 모니터링합니다.
파이프 네트워크 시스템
다발기: 가스를 수집하고 각 보호 구역에 배포합니다.
고압 튜브: 스테인리스 스틸로 만든 매니폴드와 가스 실린더를 연결합니다.
선택 밸브 (통합 배급 시스템): 방향 배출을 보장하기 위해 소방제의 흐름 방향을 전환합니다.
노즐: 보호 구역이나 보호 대상을 균일하게 덮기 위해 소화제를 분해합니다.
제어 및 운전
소레노이드 밸브: 제어 신호를 수신하고 구동 가스의 방출을 시작합니다.
가스 경로 체크 밸브: 가스 역류를 방지하고 시스템에서 일방적 흐름을 보장합니다.
압력 신호: 파이프 라인에서의 압력을 다시 공급하여 소방 물질의 방출 상태를 확인합니다.
안전장치
압력 완화 장치: 15MPa±0.75MPa의 작동 압력으로 파이프 라인 과압을 방지합니다.
반정적 지식: 정적 전기에 의한 폭발을 방지하기 위해 ≤1000Ω의 저항으로 파이프라인 시스템을 지식합니다.
III. 응용 시나리오 및 산업 사슬 분석
1적용 가능한 시나리오
전체 홍수 시스템
데이터 센터: 서버 방을 보호하고 전기 화재를 방지합니다.
아카이브/도서관: 종이 문서 를 보호 하고 물 피해 를 방지 한다.
전력 변속소: 케이블 트렌치 및 유통 캐비닛 화재 제어.
로컬 애플리케이션 시스템
산업용 장비: 지역 화재의 확산을 방지하기 위해 기계 도구와 페인트 라인을 보호하십시오.
문화 유물/박물관: 귀중한 전시물을 정확하게 보호하고 전용 방출을 피합니다.
스프레이 페인팅 작업장: 연화성 액체 증기로 인한 화재를 통제하고 생산 중단을 줄이십시오.
모바일 시스템
임시 시설: 전시회, 임시 창고, 빠른 배치.
소규모 시나리오: 충전 스파일, 통합 캐비닛, 유연한 보호.
IV. 안전 예방 조치
시작 방법:
자동, 수동 및 기계적 비상 작업이 가능합니다. 로컬 애플리케이션 시스템에서는 자동 제어가 필요하지 않을 수 있습니다.
보호 구역 입구에 변환 스위치가 설치되어 있습니다. 누군가가 들어가면 수동 모드로 전환해야합니다.
인력 안전
대피 시간은 30초가 넘지 않아 보호구역 입구에 방출 표시등이 설치된다.
이산화탄소의 축적을 방지하기 위해 지하 보호 구역에 기계적 배기가스 장치가 설치됩니다.
환경적 제한
-20°C 이하 또는 100°C 이상의 환경에서 사용하지 마십시오.
스테인레스 스틸 또는 구리 파이프는 부식성 환경에서 사용되어야 하며 부식 방지 코팅으로 코팅되어야 합니다.
유지보수 요구 사항
가스 실린더의 압력과 압력 완화 장치의 효과를 정기적으로 검사하십시오.
시스템 신뢰성을 보장하기 위해 연간 시뮬레이션 시작 테스트를 수행합니다.
요약
고압 파이프 네트워크 CO2 소화 시스템, 고압 저장 및 빠른 방출의 주요 장점,데이터 센터 및 산업 시설과 같은 시나리오에서 널리 사용됩니다.그 설계는 "탄소 이산화소 소화 시스템 설계 코드"와 "소방 시설에 대한 일반 코드"를 엄격히 준수해야합니다.산업 사슬은 상대적으로 높은 농도를 가지고 있으며 지능적인 제어와 환경 보호의 요구 사항에 따라 미래에도 계속 발전할 것입니다.사용자들이 선택을 할 때, 저장 압력, 방출 시간 및 안전 장치와 같은 매개 변수에 많은 관심을 기울여야합니다.그리고 특정 시나리오와 함께 디자인을 사용자 정의.
